一、用途

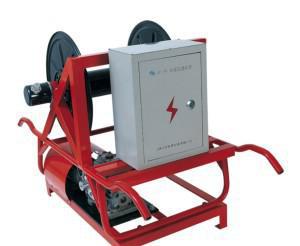

     本儀器為在物探、水文、煤田測井作業中，完成提升和下降測井儀器和電纜任務的輕便專用設備。本絞車具有體積小，重量輕，操作方便等特點。
     該絞車在使用WTQEF七芯電纜（?11.3 mm）時，可用于250 m以內的淺井作業；在使用YHK-4鎧裝四芯電纜（?4.76 mm）時，可用于1500 m以內的深井作業。絞車使用機械鏈條傳動，結構緊湊，使用變頻器控制電機轉速，實現無級調速。
     集電環采用四芯輸出，可用于多種測井技術數據的檢測與傳輸。本絞車主要由機架、滾筒、電機、減速器、控制箱等部分組成。
二、技術指標
   1、最大測井深度：WTQEF七芯橡皮電纜 ?11.3 mm 時，250m；
                             YHK-4鎧裝四芯電纜 ?4.76 mm 時，1500m；
   2、最大提升能力：100kg；
   3、最高提升速度：1500 m/h；
   4、電機調速范圍：0～1400 r/min；
   5、滾筒直徑：     112 mm；
   6、配用電纜（用戶另配）： WTQEF七芯橡皮電纜 ?11.3 mm；
                                          YHK-4鎧裝四芯電纜 ?4.76 mm；
   7、配用電機：     三相異步電機  1400r/min   1.1kw
   8、配用減速器：  模數：2.5   減速比：40：1
   9、傳動鏈條節距: 13mm
   10、外形尺寸：   125cm×67cm×75cm
   11、工作電源：   AC220V±10%，50Hz；
   12、絞車自重：   85kg(不帶電纜)。
