斗式提升機、垂直斗式提升機、雙板鏈都是提升近、曲阜斗式提升機
斗式提升機斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點提升機適用于各種粉末狀、細粒和粗粒物粒的垂直輸送?？蓮V泛應用于飼料、面粉、食品化工等行業如：水泥、石塊、砂、粘土、礦石等。一般輸送高度 高可達80米。斗式提升機--技術參數及工作原理： 1、主要外形尺寸及輸送量見尾頁圖表。 2、工作原理：電機轉動聯軸器、頭輪和畚斗帶運轉，裝在畚斗帶上的畚斗將物料從提升機底部提升到所需的高度。斗式提升機--特點： 1. 頭輪覆膠，能有效防止畚斗帶打滑及跑偏，減少動力消耗； 2. 機座增設緩沖裝置，可減少振動防止提升量突增或較大異物入內使畚斗帶斷裂，同時在一定限度內自動調節畚斗帶張緊力； 3. 可選配止逆機構，高度較高時（＞20米）可防止物料倒灌造成提升機堵塞； 4. 提升管采用咬邊結構，使密封更加可靠，杜絕粉塵外泄； 5. 操作管為全敞開結構，使檢測，維修更為方便； 6．高速提升，輸送量大，產量高于國內同類產品。帶式提升機--安裝與調試： 1．安裝地基：場地必須堅實、平穩，能承受整機重量。安裝尺寸按工藝設計圖要求。 2．安裝要求： a、將機座在安裝場地就位，以機座體底面為基準校準水平，根據工藝要求，自下而上逐節安裝立管，逐節用鉛垂校正。提升機 大提升高度范圍內垂直度允差值見下表： 大提升同度 ≤15 ≤25 ≤40 垂直度允差（㎜） 4 6 8
斗式提升機 {含電機，為整機價格}
|
型號TD140 |
4米價格（低于4米按4米報價） |
每增加1米 |
|
斗寬：140mm |
|
|
|
帶寬：170mm |
|
|
|
輸送量:6m3/H |
|
|
|
塑料斗+帶式 |
4370 |
860 |
|
鋼斗+帶式 |
5290 |
970 |
|
鋼斗+環鏈/板鏈 |
6670/8340 |
1590/1980 |
|
型號TD160 |
4米價格 |
每增加1米 |
|
斗寬：160mm |
|
|
|
帶寬：200mm |
|
|
|
輸送量: 8-10m3/H |
|
|
|
塑料斗+帶式 |
5290 |
1090 |
|
鋼斗+帶式 |
5860 |
1150 |
|
鋼斗+環鏈/板鏈 |
7480/9340 |
1700/2130 |
|
型號TD180 |
4米價格 |
每增加1米 |
|
斗寬：180mm |
|
|
|
帶寬：220mm |
|
|
|
輸送量: 12-15m3/H |
|
|
|
塑料斗+帶式 |
5980 |
1150 |
|
鋼斗+帶式 |
6560 |
1323 |
|
鋼斗+環鏈/板鏈 |
8160/10200 |
1820/2270 |
|
型號TD200 |
4米價格 |
每增加1米 |
|
斗寬：200mm |
|
|
|
帶寬：220mm |
|
|
|
輸送量: 15-20m3/H |
|
|
|
塑料斗+帶式 |
6670 |
1270 |
|
鋼斗+帶式 |
7245 |
1438 |
|
鋼斗+環鏈/板鏈 |
8850/11060 |
1930/2410 |
|
型號TD250 |
4米價格 |
每增加1米 |
|
斗寬：250mm |
||
|
帶寬：300mm |
||
|
輸送量: 22-26m3/H |
||
|
塑料斗+帶式 |
10170 |
2130 |
|
鋼斗+帶式 |
11210 |
2190 |
|
鋼斗+環鏈/板鏈 |
12360/15410 |
2880/3570 |
|
型號TD400 |
4米價格 |
每增加1米 |
|
|
斗寬：400mm |
|
||
|
帶寬：450mm |
|||
|
輸送量: 50-60m3/H |
|||
|
塑料斗+帶式 |
18400 |
4025 |
|
|
鋼斗+帶式 |
20980 |
4490 |
|
|
鋼斗+環鏈/板鏈 |
25870/31620 |
4880/5175 |
|
|
型號TD500 |
4米價格 |
每增加1米 |
|
|
斗寬：500mm |
|
||
|
輸送量: 70-90m3/H |
|||
|
鋼斗+環鏈 |
31100 |
5000 |
|
|
鋼斗+板鏈 |
34400 |
5600 |
|
|
型號TD630 |
4米價格 |
每增加1米 |
|
|
斗寬：630mm |
|
||
|
輸送量: 90-120m3/H |
|||
|
鋼斗+環鏈 |
47500 |
6600 |
|
|
鋼斗+板鏈 |
52500 |
7000 |
|
|
型號TD1000 |
4米價格 |
每增加1米 |
|
|
斗寬：1000 mm |
|
||
|
輸送量: 300-400m3/H |
|||
|
鋼斗+環鏈 |
85000 |
12000 |
|
|
鋼斗+板鏈 |
95000 |
13000 |
|
注 1.此價格包含所需電機，減速機，為整機價格。
2.低于4米按照4米價格計算，小于TD140的型號，按TD140計算
NE斗式提升機 {含電機，為整機價格}
|
型號 |
輸送能力 |
斗速 |
主軸轉速 |
物料粒度 |
料斗 |
6米價格（元） |
增加一米外加（元） |
||
|
（米3/時） |
（米/秒） |
（轉/分） |
（毫米） |
容積（升） |
斗寬（毫米） |
斗距（毫米） |
|
|
|
|
NE15 |
15 |
0.5 |
15.54 |
<40 |
2.5 |
250 |
203 |
24750 |
1900 |
|
NE30 |
32 |
16.45 |
<50 |
7.8 |
300 |
305 |
30550 |
2250 |
|
|
NE50 |
60 |
16.45 |
<50 |
15.7 |
300 |
305 |
40600 |
3050 |
|
|
NE100 |
110 |
14.13 |
<70 |
35 |
400 |
400 |
47120 |
3900 |
|
|
NE150 |
170 |
14.13 |
<70 |
52.2 |
600 |
400 |
56850 |
4550 |
|
|
NE200 |
210 |
10.9 |
<100 |
84.6 |
600 |
500 |
62560 |
5360 |
|
|
NE300 |
320 |
10.9 |
<100 |
127.5 |
600 |
500 |
69060 |
6170 |
|
|
NE400 |
380 |
8.3 |
<120 |
182.5 |
700 |
600 |
79620 |
7300 |
|
|
NE500 |
470 |
7.1 |
<120 |
260.9 |
700 |
700 |
102370 |
8260 |
|
注 1.此價格包含所需電機，減速機，為整機價格。
單斗提升機 {含電機，為整機價格}
|
單斗提升機 |
||||
|
料斗長寬 |
（公分） |
50*70 |
80*100 |
120*150 |
|
提升高度 |
（米） |
3 |
3 |
3 |
|
價格 |
單槽鋼框架 |
4750 |
5620 |
6500 |
|
|
雙槽鋼框架 |
5500 |
6370 |
7370 |
|
單槽鋼提升高度每增加一米增加 |
870 |
1200 |
1620 |
|
|
雙槽鋼提升高度每增加一米增加 |
1180 |
1750 |
2120 |
|
|
|
|
|
|
|
|
1.以上含電機。 |
||||
|
2.自動卸料電控系統，外加600元 |
||||
特點：
1.驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣，這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好，先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
斗式提升機工作原理：
料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
斗式提升機結構：
1、 斗式提升機機首部件：它由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
2、斗式提升機中部機殼：根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。
3、斗式提升機下部部件：它由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。

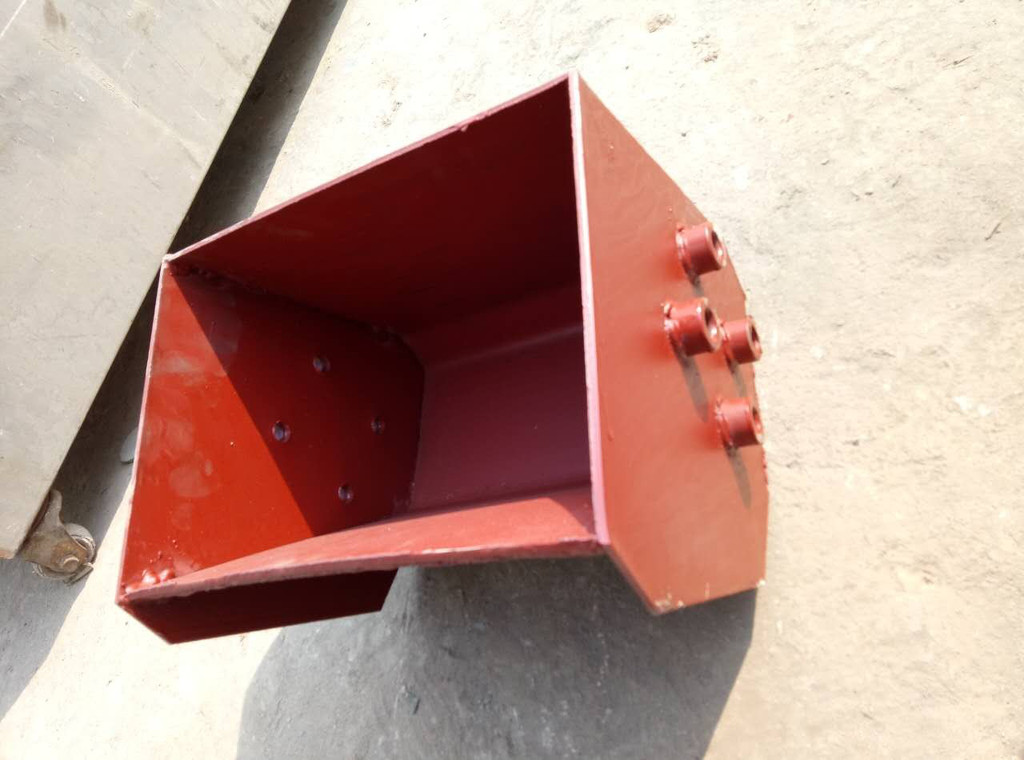

4、斗式提升機鏈條及料斗：鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。
