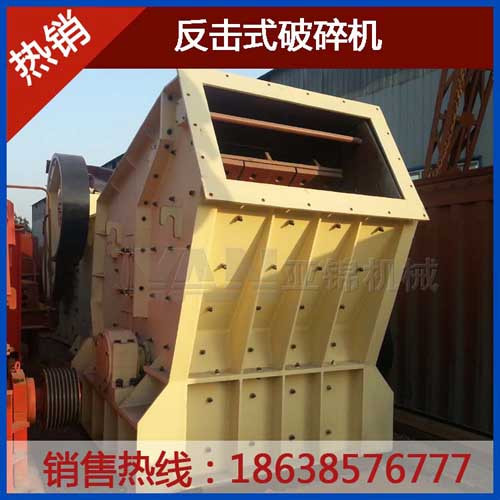

反擊式破碎機
【進料粒度】：300-700mm
【生產能力】：30-550t/h
【應用范圍】：反擊式破碎機廣泛應用于建材、礦石破碎、鐵路、高速公路、能源，交通、能源、水泥、礦山、化工等行業中用來中細碎物料。 其排料粒度大小可以調節，破碎規格多樣化。
【產品介紹】：反擊式破碎機能處理邊長100-500毫米以下物料，具抗壓強最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。反擊式破碎機是一種新型高效率的破碎設備，其特點是：體積小、構造簡單、破碎比大、耗能少、生產能力大、產品粒度均勻、并有選擇性的碎礦作用，是很有發展前途的設備。
性能特點
1.構造簡單、體積小、重量輕、生產能力大、生產成本低。進料口大、破碎腔高、適應物料硬度高；
2.礦石沿節理面破碎，故電耗少、效率高；
3.破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用；
4.反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；
5.高鉻板錘，抗沖擊、抗磨損、沖擊力大；
6.無鍵連接，檢修方便，經濟可靠；
7.破碎功能全、生產率高、機件磨耗小、綜合效益高；
8.具有選擇性破碎作用，并且破碎產品的粒度較均勻，形狀多數為立方體石子。對于橋梁建造、高速筑路、碼頭、機場的建造有廣泛的應用。
工作原理
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又 被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破 碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。 石料由機器上部直接落入高速旋轉的轉盤；在高速離心 力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互 相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。
技術參數
| 型號 |
規 格 (mm) |
進料口尺寸 (mm) |
最大進料邊長 (mm) |
生產能力 (t/h) |
功率 (kw) |
總重量 (t) |
外形尺寸 （長×寬×高） (mm) |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 45 | 12 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 55 | 15 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 110 | 17.7 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 100-180 | 132 | 22.4 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 130-250 | 220 | 27 | 3180×2720×2620 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 300-550 | 400 | 50.6 | 3959×3564×3330 |
技術參數如有變動，請以亞錦實際產品為準 。
生 產 線 案 例

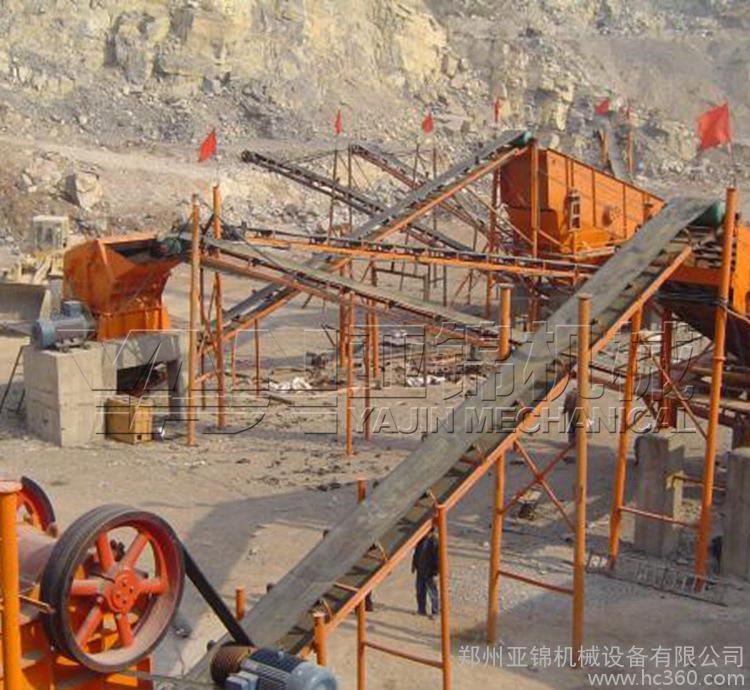

以上是蘭州砂石生產線
生產能力：時處理200-300噸砂石生產線工藝
處理物料：石灰石
設備配置：1、LC4000x4000料倉-1個，ZSW1100x4200振動給料機-1臺，PE750x1060鄂破-1臺，PEX250x1200鄂破-4臺，PF1214反擊破-2臺，VSI9526沖擊破-2臺，4YA1860振動篩-2臺，PPW系列氣箱脈沖除塵器-1套，配套皮帶輸送機。
承建單位：鄭州亞錦機械設備有限公司
以上是貴州砂石生產線
生產能力：時處理200-250噸砂石生產線工藝
處理物料：石灰石
設備配置：LC4000x4000地漏料倉-1個，ZSW1100x4900振動給料機-1臺，PE750x1060鄂破-1臺，PF1214反擊破-2臺，2YA2160振動篩-1臺，2YA1860振動篩-2臺，配套皮帶輸送機。
承建單位：鄭州亞錦機械設備有限公司
以上是湖南新化砂石生產線
生產能力：時處理100-150噸砂石生產線工藝
處理物料：石灰石
設備配置：LC3000x4000料倉-1個，ZSW960x3800振動給料機-1臺，PE600x900鄂破-1臺，PF1315反擊破-1臺，4YA1860振動篩-1臺，配套皮帶輸送機。
承建單位：鄭州亞錦機械設備有限公司
