管道式壓縮空氣流量計

一、產品描述：

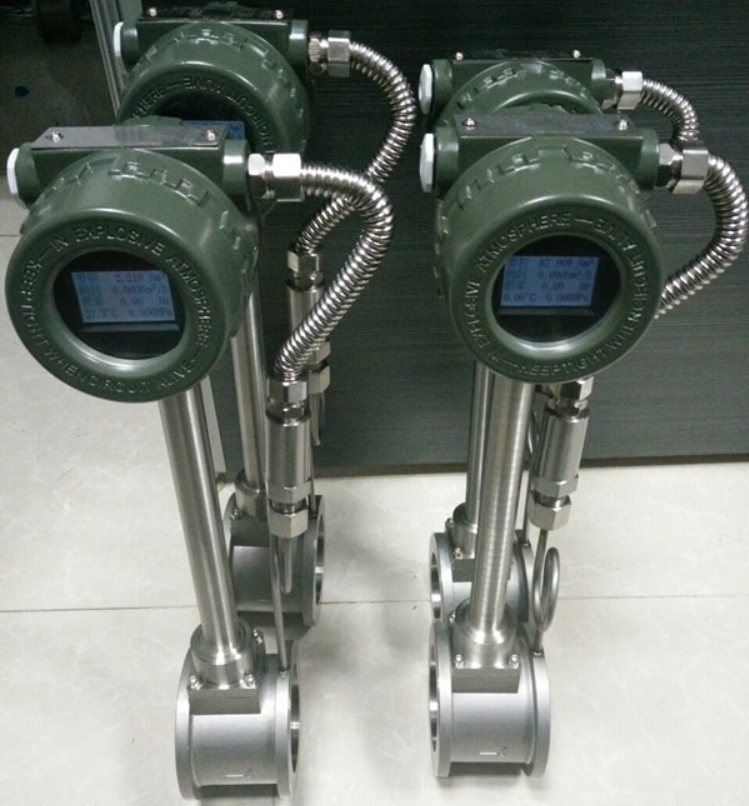

       WKGSY系列智能壓縮空氣渦街流量計采用先進的流量傳感器渦街制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的壓縮氣體計量?jī)x表，WKGSY系列壓縮氣體流量計廣泛在制造各行業的工廠使用，為企業每年節約了50%的生產成本。
 二、主要技術參數：
最高介質溫度：250℃（特別制造可以達到350℃）。
最高工作壓力：1.6MPa～16MPa。
準確度：1.0級、1.5級。防爆等級：ExdIIBT4。防護等級：IP65。環境溫度：-40℃～+55℃。
規格：
1、螺紋式、卡裝式、法蘭式：DN10～DN32。
2、卡裝式、法蘭式：DN40～DN300。
3、插入式：DN350～DN1000。
三、壓縮空氣流量計功能特點：
   根據智能壓縮空氣流量計系列之蒸汽流量計的結構特點分類為一體式和分體式兩種。
一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。
工況體積流量測量范圍規格
 DN10 1～3m3/h
DN15 2.5～10m3/h
DN20 5～25m3/h
DN25 9～45m3/h
DN32 15～105m3/h
DN40 20～200m3/h
DN50 35～350m3/h
DN65 60～600m3/h
DN80 90～900m3/h
DN100 140～1400m3/h
DN125 220～2200m3/h
DN150 250～2500m3/h
DN200 440～4400m3/h
DN250 720～7200m3/h
DN300 1000～10000m3/h
