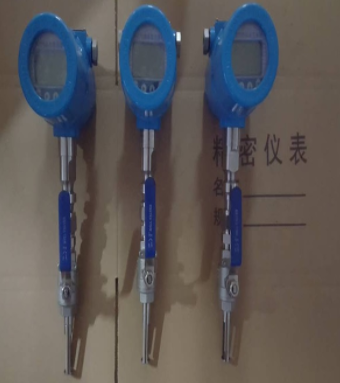

熱式氣體質量流量計
一、產品簡介：
熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。熱式氣體質量流量計具有如下技術優勢：●真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量?！駥捔砍瘫?，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。●抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響?！癜惭b維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）●數字化設計。整體數字化電路測量，測量準確、維修方便?！癫捎肦S-485通訊，或HART通訊，可以實現工廠自動化、集成化。
二、技術參數：
| 測量介質 | 各種氣體 | |
| 管徑范圍 | DN10~4000mm | DN25~2000mm |
| 流速范圍 | 0.5~100Nm/s | |
| 準確度 | ±1.5% | |
| 工作溫度 | 傳感器：常溫型-10~+200℃ 高溫型：-10~+350℃ 轉換器：-20~+45℃ | |
| 工作壓力 | 介質壓力≤2.5MPa | 介質壓力≤4MPa |
| 供電電源 | 一體機（DC 24V或者AC220V≤18W） 分體式（AC220V≤19W） | |
| 響應速度 | 1s | |
| 輸出信號 | 4-20mA（光電隔離，最大負載500Ω） RS-485（光電隔離），HART協議 | |
| 管道材質 | 碳鋼、不銹鋼、塑料等 | |
| 顯示 | 一體型：四行 漢字液晶顯示 | |
| 顯示內容 | 質量流量、標準體積流量、累積流量、標準時間、累積運行時間，介質溫度，標準流速等 | |
| 一次表防護等級 | IP67 | |
| 傳感器材質 | 不銹鋼 | 不銹鋼、碳鋼 |
三、工作原理：
LJR熱式氣體質量流量計的傳感器部分由二個精密鉑熱電阻組成(見圖一所示)。該電阻封裝在不銹鋼管內，與流體介質不直接接觸，但有良好的傳熱性能。其中一根較短的為介質溫度傳感元件；另一根為加熱元件。當氣體流過加熱元件時．將熱量帶走．帶走的的熱量與流體的流速和流體的密度成正比。 流量計由兩個溫度傳感器組成(見圖二)。 一定量的加熱功率P施加至其中一個傳感器上．使其溫度升高至被測值T2。另一個傳感器測量氣體溫度T1。根據被加熱器傳感器和氣體的溫差(△T2T1)和所加熱功率P就可以確定氣體的質量流量。
這被稱為金氏定律。K1和K2取決于傳感器的幾何尺寸和氣體特性，如熱導率、粘度和比熱容。K3與雷諾數有關。
這些系數的數值是流量計和氣體所特有的，因此ITMF流量計必須根據所要測量的氣體進行校準。在實際應用中，測量氣體質量流量的方法有兩種：恒定功率法或恒定溫差法。
為了保持Ts與Ta之間固定的溫差，電路必須向加熱元件提供更多的功率。電路中輸出功率的大小，直接與流體的質量流量有關，通過測量電路的輸出功率可得到對應的質量流量。由于加熱元件上的熱量主要是由氣體分子流動帶走的，而不是熱傳導的作用。所以這種流量計在一定工況范圍內幾乎與流體的成份無關。
四、流量技術參數范圍選型：
| 管道內徑 | 最小流速（Nm/s） | 最大流速（Nm/s） | 最小流量(Nm3/h) | 最大流量(Nm3/h) |
| 20 | 1 | 100 | 1 | 100 |
| 25 | 1 | 100 | 1.7 | 170 |
| 32 | 1 | 100 | 2.8 | 280 |
| 40 | 1 | 100 | 4.5 | 450 |
| 50 | 1 | 100 | 7 | 700 |
| 65 | 1 | 100 | 11 | 1100 |
| 80 | 1 | 100 | 18 | 1800 |
| 100 | 1 | 100 | 28 | 2800 |
| 125 | 1 | 100 | 44 | 4400 |
| 150 | 1 | 100 | 63 | 6300 |
| 200 | 1 | 100 | 113 | 11300 |
| 250 | 1 | 100 | 176 | 17600 |
| 300 | 1 | 100 | 254 | 25400 |
| 350 | 1 | 100 | 345 | 34600 |
| 400 | 1 | 100 | 452 | 45200 |
| 450 | 1 | 100 | 572 | 57200 |
| 500 | 1 | 100 | 706 | 70600 |
| 600 | 1 | 100 | 1017 | 101700 |
| 700 | 1 | 100 | 1385 | 138500 |
| 800 | 1 | 100 | 1809 | 180900 |
| 900 | 1 | 100 | 2290 | 229000 |
| 1000 | 1 | 100 | 2827 | 282700 |
| 2000 | 1 | 100 | 11309 | 1130900 |
五、安裝要求：
1、儀表安裝要求上游有10D(管道內徑)的直管段，下游有5D的直管段。
2、當前直管不能滿足時可以在上游加裝整流器，整流器與儀表間有3D的直管段。
3、儀表安裝處的管道內壁應光滑清潔，無明顯凹痕。積垢和起皮等缺陷。流量調節閥應裝在流量計的下游。
4、儀表安裝處應遠離熱源。
5、儀表水平或垂直安裝均可。
6、對不滿足直管段的大管道{含矩形管道)，可以用速度面積法校正。
7、小口徑φ6．φ12無直管要求。
