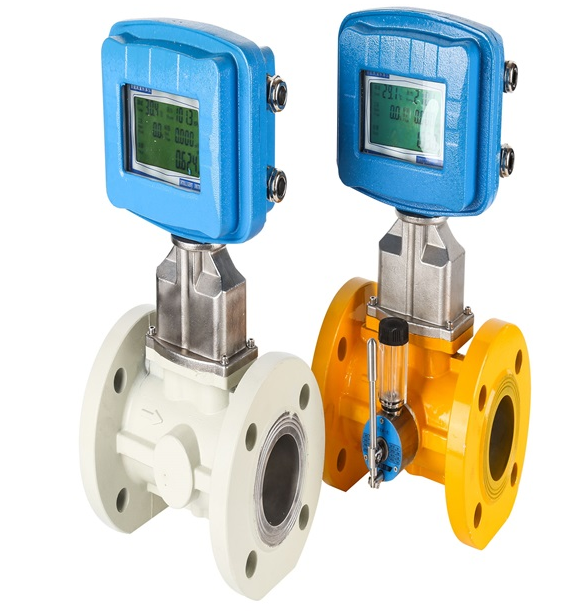

氣體渦輪流量計主要用于工業管道中空氣,氮?dú)?氧氣,氫氣,沼氣,天然氣,蒸汽等介質流體的流量測量,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。在石油、化工、治金、城市燃?xì)夤芫W(wǎng)等行業具有廣泛使用價值。

二、氣體渦輪流量計工作原理：
     當氣體流進入流量計時，首先經過獨立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體的流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉地發信盤的磁體周期性地改變傳感器的磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

三、氣體渦輪流量計產品特點：
壓力損失小，葉輪具有防腐功能；
采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一
體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。
容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
有較強抗磁干擾和振動能力、性能可靠、壽命長
下限流速低,測量范圍寬，
現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，

四、氣體渦輪流量計【技術參數】
公稱口徑：　管道式：DN20～DN300
插入式：DN100～DN2000
精度等級：　管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
測量氣體：-20℃～80℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：　ExdIIBT4
連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
液體：上游直管段應≥20DN，下游直管段應≥5DN
插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式：?。?）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）
（2）現場顯示：8位LCD顯示累積流量，單位（m3）
4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速
（3）溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能：
（1）脈沖輸出，p-p值由供電電源確定
（2）4～20mA兩線制電流輸出
（3）單位體積脈沖輸出及傳感器原始脈沖輸出
（4）帶有RS485通迅接口
供電電源：
（1）DC5～24V
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：　傳感器至顯示儀距離可達500m
