繼電器簡介
一、 繼電器的特性：
1、 繼電器的輸入量和輸出量之間在整個變化過程中的相互關系稱為繼電器的繼電特性或控制特性。
2、 利用輸入電路內電流（電壓）在電磁鐵鐵心與銜鐵間產生的吸引力作用而工作的一種電氣繼電器。
二、 按繼電器的工作原理或結構特性分類：
1、 直流電磁繼電器：輸入電路中的控制電流（電壓）為直流的電磁繼電器。
2、 交流電磁繼電器：輸入電路中的控制電流（電壓）為交流的電磁繼電器。
3、 磁保持繼電器：利用永久磁鋼或具有很高剩磁特性的鐵心，使用電磁繼電器的銜鐵在其線圈斷電后仍能保持在線圈通電時的位置上的繼電器。
4、 平衡力繼電器：該繼電器采用永久磁鋼作為復原裝置，在釋放狀態時，磁路中的永久磁鋼對銜鐵的保持力與在吸合狀態時軛鐵極靴面對銜鐵的電磁吸力大致相等，繼電器的吸力特性與反力特性對稱平衡。
5、 高頻或射頻繼電器：用于切換高頻、射頻電路且具有優良射頻特性的繼電器。
三、 按繼電器的外形尺寸分類：
繼電器的外形尺寸分類：
|
名稱 |
表示字母 |
定義 |
|
微型繼電器 |
W |
最長邊尺寸不大于10mm的繼電器 |
|
超小型繼電器 |
C |
最長邊尺寸大于10mm，但不大于25mm的繼電器 |
|
小型繼電器 |
X |
最長邊尺寸大于25mm，但不大于50mm的繼電器 |
繼電器的觸點負載分類：
|
名稱 |
表示字母 |
定義 |
|
弱功率繼電器 |
R |
當觸點開路電壓為直流28V時，觸點額定負載電流（阻性）為0.5~1A的繼電器 |
|
中功率繼電器 |
Z |
當觸點開路電壓為直流28V時，觸點額定負載電流（阻性）為2A~5A的繼電器 |
|
強功率繼電器 |
Q |
當觸點開路電壓為直流28V時，觸點額定負載電流（阻性）為10A~50A的繼電器 |
繼電器的防護特征分類：
|
名稱 |
表示字母 |
定義 |
|
密封繼電器 |
M |
采用錫焊或熔焊等方法，將觸點和線圈等密封在金屬罩子內，與周圍介質隔離，泄漏率較低的繼電器 |
|
封閉繼電器 |
F |
用罩子將觸點和線圈等封閉（非密封）加以防塵的繼電器 |
|
敞開繼電器 |
/ |
不用防護罩來保護觸點和線圈等的繼電器 |
四、 產品分析：

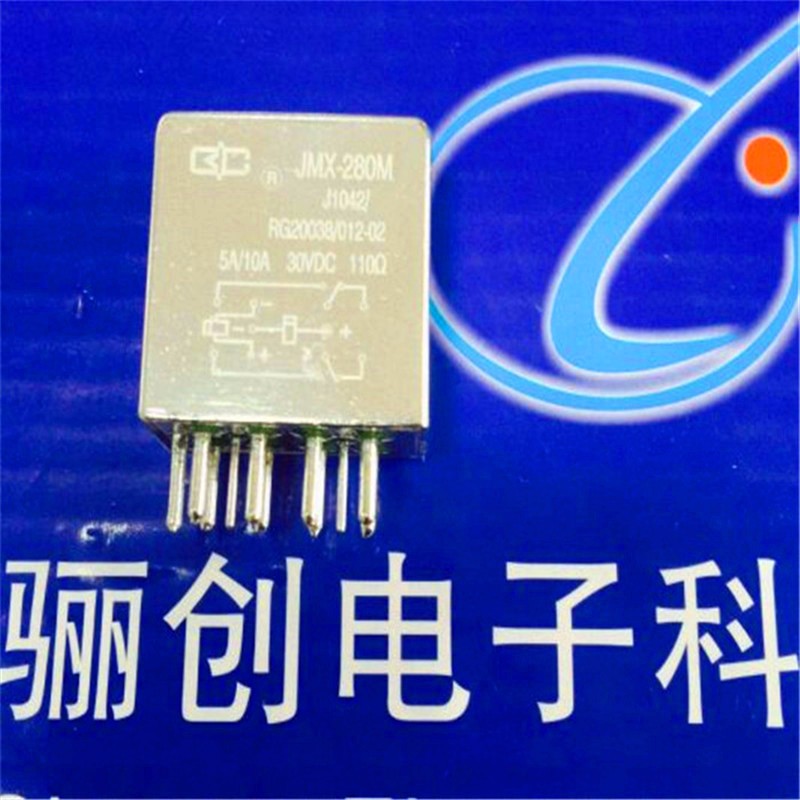

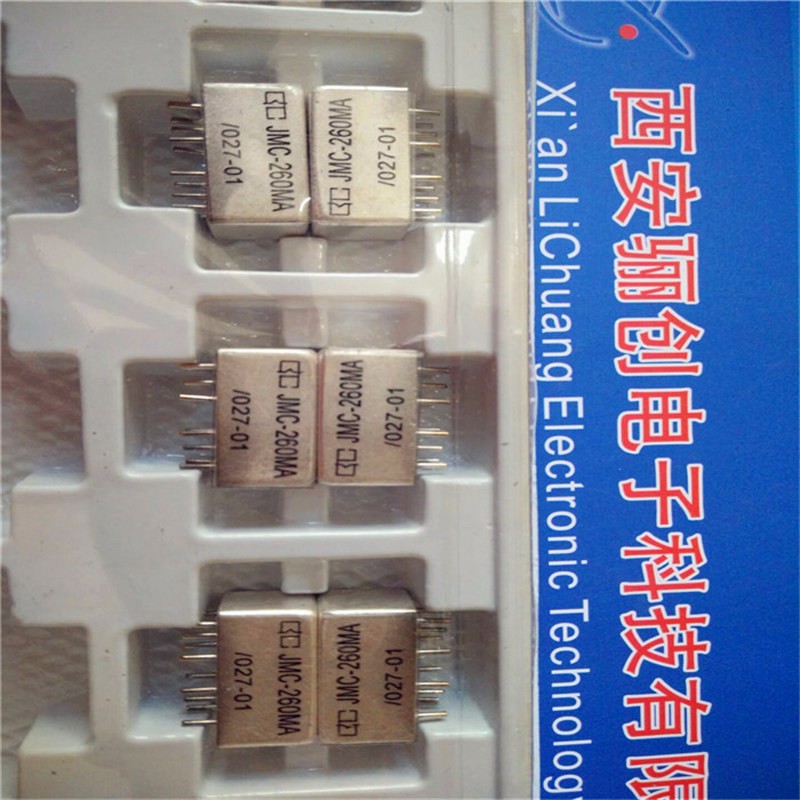

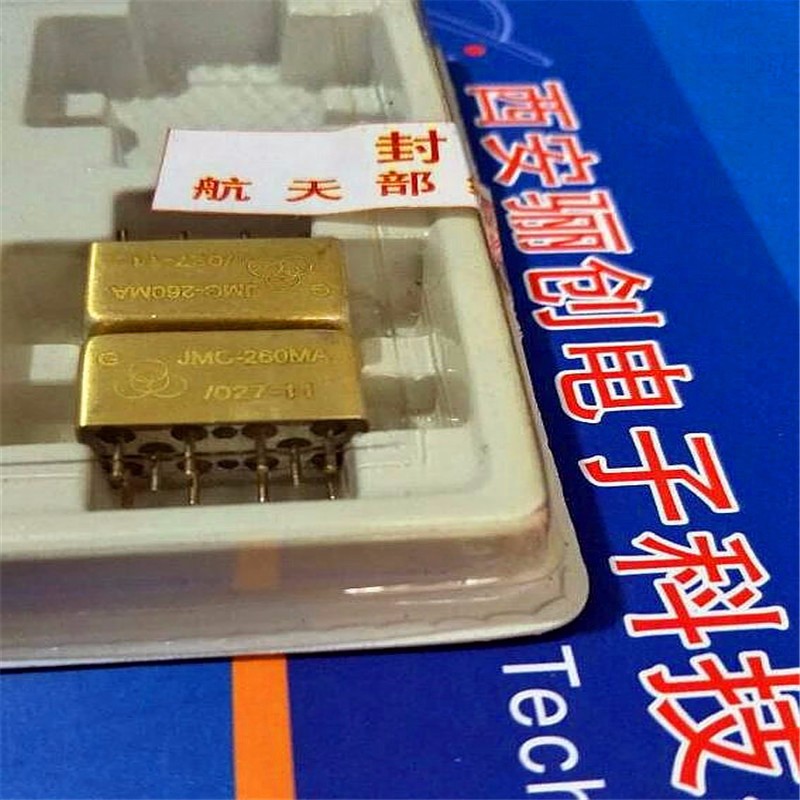

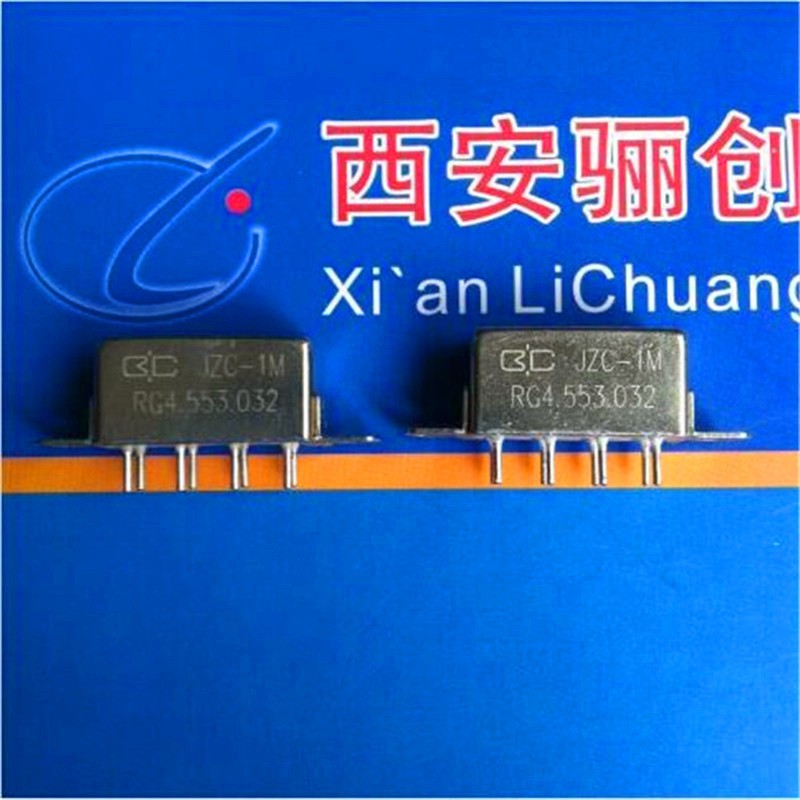

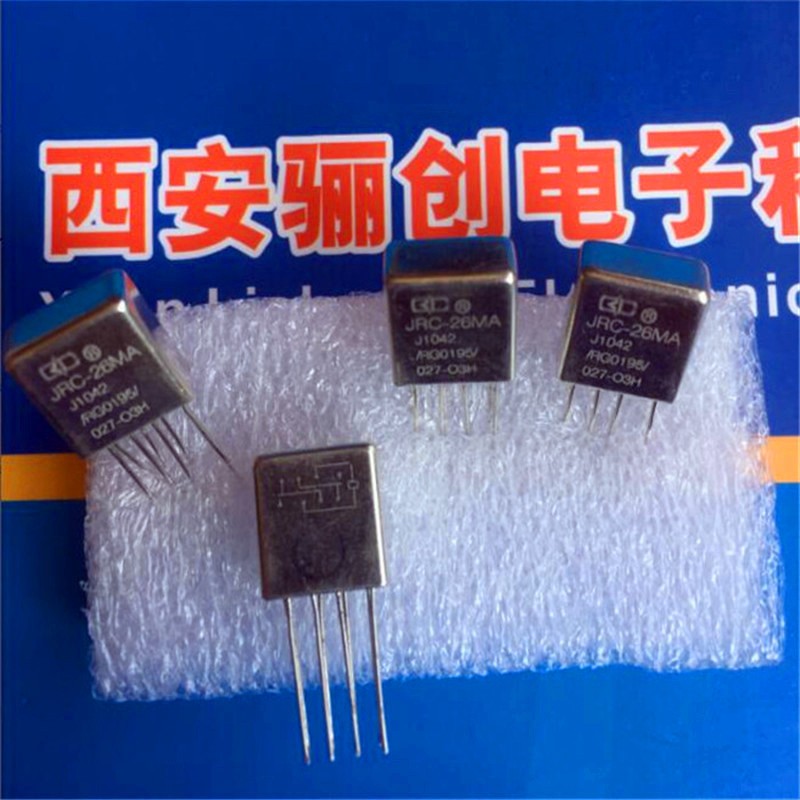

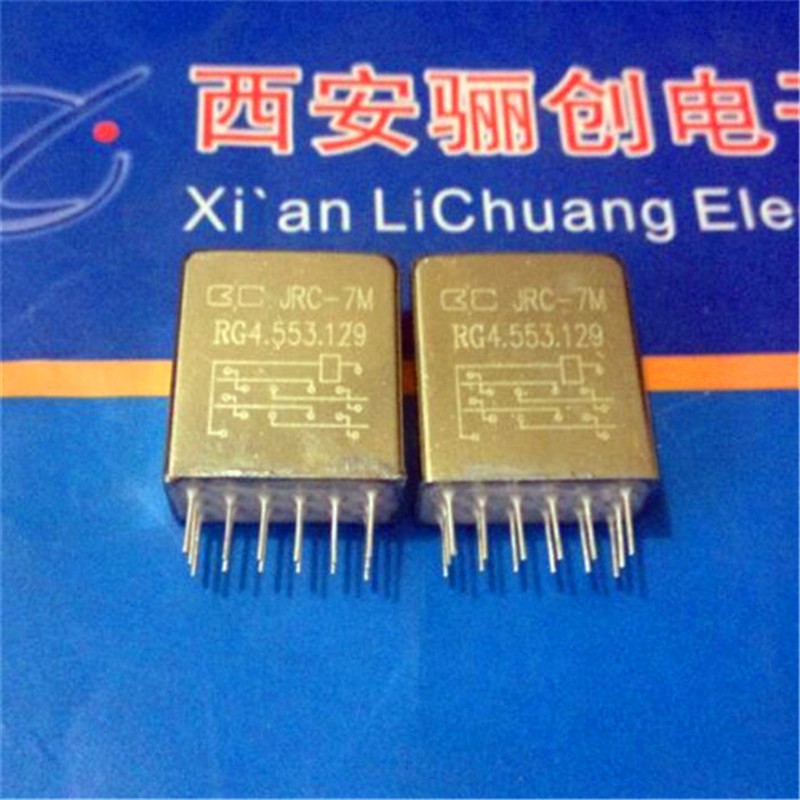

1、 該產品熔焊密封，具有一組轉換觸點，負載電流低電平至1A，體積小，重量輕，壽命長、結構緊湊，環境適應性強，適用于航空、航天等電子設備中換接電路之用。
2、 符合GJB65B-1999《有可靠性指標的電磁繼電器總規范》
3、 產品企業標準號Q/RG0462-2007。
4、 溫度范圍：-65~125℃
5、 相對濕度：40℃時達98%
6、 低電壓：4.4
7、 穩態加速度（m/s2）：490
8、 沖擊（m/s2）：735
9、 振動：10~2000（Hz） 196（m/s2）。
五、 訂貨示例：
JRW-221MA/012-3
產品型號：JRW-221MA
規格序號： 012
引出端形式代號：3
JZC-20ME/115~21
產品型號：JZC-20ME
規格序號：115
交流：~
安裝方式代號：2
引出端形式代號：1
